Grooved Flange PN16 XGQT011
Housing Material: Ductile iron conforming to ASTM A-536 65-45-12
Coating: Paint, Epoxy, Galvanized, Dacromet
Style: PN16
Tel/WeChat：+86-15863655878
WhatsApp：++86 15863655878
Email:info@sdsxgy.com

PRODUCT DESCRIPTION

Nominal

Size

mm/in

Pipe OD.

mm/in

Working

Pressure

psi/Mpa

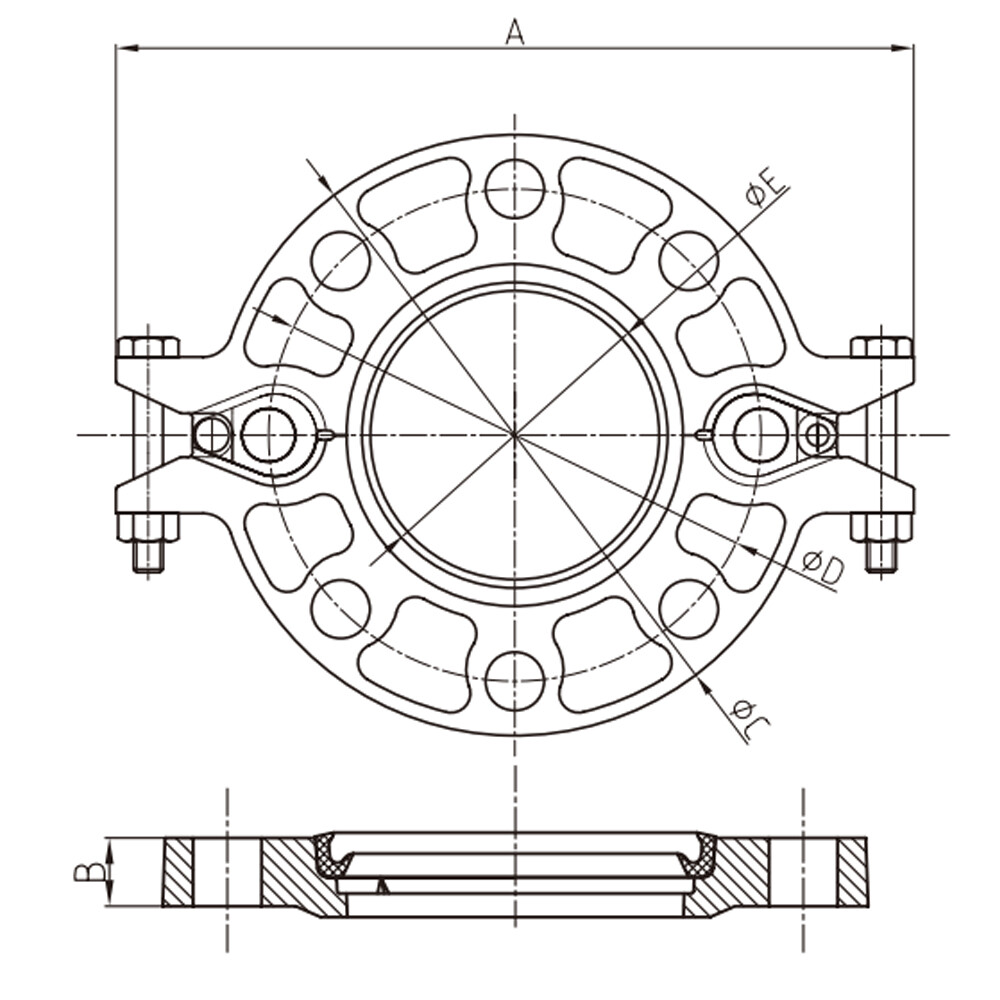

Dimensions mm/inBolt/Size
A mm/inB mm/inC mm/inD mm/inE mm/inNo.-Size mm

50

2

60.3

 2.375

232 psi

1.6 Mpa

215

8.46

24

0.95

160

 6.29

125

4.92

57.5

  2.26

M10*50-24-M16

65

 2½

73

 2.875

240

 9.44

24

  0.95

176

 6.92

145

5.71

69.8

  2.74

M10*50-24-M16

65

2½

76.1

 3

240

 9.44

24

0.95

176

6.92

145

5.71

72.7

  2.86

M10*50-24-M16

80

 3

88.9

 3.5

250

9.84

24

 0.95

184

 7.24

160

6.30

85.5

 3.37

M10*50-28-M16

100

 4

108

4.25

266

 10.47

24

 0.95

218

 8.58

180

 7.09

104.5

  4.11

M12*55-28-M16

100

 4

114.3

 4.5

266

10.47

24

0.95

218

 8.58

180

 7.09

110.5

  4.35

M12*55-28-M16

125

5

133

5.25

300

11.81

24

0.95

247

  9.72

210

8.27

129.2

  5.08

M12*65-28-M16

125

 5

139.7

5.5

300

 11.81

24

 0.95

247

  9.72

210

 8.27

135.5

 5.33

M12*65-28-M16

125

 5

141.3

5.563

300

 11.81

24

  0.95

247

  9.72

210

 8.27

137.4

 5.41

M12*65-28-M16

150

 6

159

 6.25

336

13.22

24

 0.95

282

 11.10

240

  9.45

154.5

6.08

M12*65-28-M20

150

 6

165.1

 6.5

336

13.22

24

0.95

282

 11.10

240

9.45

163.5

 6.43

M12*65-28-M20

150

6

168.3

6.625

336

 13.22

24

 0.95

282

11.10

240

9.45

163.5

 6.43

M12*65-28-M20

200

  8

219.1

 8.625

395

 15.55

27

1.06

335

13.18

295

 11.61

214.5

 8.44

3/8*70-212-M20

250

 10

273

10.75

470

18.50

27

1.06

404

 15.90

355

 13.97

267

 10.51

3/8*70-212-M20
